电子行业应用
PCBA测试整线方案
| 部件单元 | 特点 | |
|---|---|---|
| 设备尺寸 | 3200*3200*2000mm | |
| 设备效率 | <9S | |
| 硬件介绍 | 机械手臂 | 采用EPSON /KUKA/YAMAHA机械手臂，运行稳定、精准 |
| 测试小车 | 模组设计、快速定位、快速更换夹治具，利于散热，维护便捷 | |
| 下料机 | 产品自动传送，自动回收空盘，无需人工参与，节省人力 | |
| 护罩 | 防静电、高安全性，防止人员无意进入时，避免机械手臂伤人 | |
| 软件介绍 | 界面操作 | 功能分类、清晰简洁、易于操作、维护、学习 |
| robot软件 | 全自动测试，可实现复测（当站和换站）、自动校位、站位分类视觉扫码（1维码，2维码、镭雕等）生产数据实时统计显示，良率不达标报警、信息分类生产机种设置信息可保存，生产时直接调用 | |
| 三方软件 | 客户无需修改测试工具，使用第三方测试工具软件即可完成测试工具与测试箱的连接通讯，完成自动测试 | |
| 服务宗旨 | 提供售前、售后、培训等服务与支持 | |
| 应用范围 | 手机/平板PCBA、无线通讯模块以及相关3C电子PCBA测试 | |
PCBA自动测试设备（4轴16工位）
| 部件单元 | 特点 | |
|---|---|---|
| 设备尺寸 | 3200*3200*2000mm | |
| 设备效率 | <9S | |
| 硬件介绍 | 机械手臂 | 采用EPSON /KUKA/YAMAHA机械手臂，运行稳定、精准 |
| 测试小车 | 模组设计、快速定位、快速更换夹治具，利于散热，维护便捷 | |
| 下料机 | 产品自动传送，自动回收空盘，无需人工参与，节省人力 | |
| 护罩 | 防静电、高安全性，防止人员无意进入时，避免机械手臂伤人 | |
| 软件介绍 | 界面操作 | 功能分类、清晰简洁、易于操作、维护、学习 |
| robot软件 | 全自动测试，可实现复测（当站和换站）、自动校位、站位分类视觉扫码（1维码，2维码、镭雕等）生产数据实时统计显示，良率不达标报警、信息分类生产机种设置信息可保存，生产时直接调用 | |
| 三方软件 | 客户无需修改测试工具，使用第三方测试工具软件即可完成测试工具与测试箱的连接通讯，完成自动测试 | |
| 服务宗旨 | 提供售前、售后、培训等服务与支持 | |
| 应用范围 | 手机/平板PCBA、无线通讯模块以及相关3C电子PCBA测试 | |
PCBA自动测试设备（4轴24工位）
| 部件单元 | 特点 | |
|---|---|---|
| 设备尺寸 | 3200*3200*2100mm | |
| 设备效率 | <9S | |
| 硬件介绍 | 机械手臂 | 采用YAMAHA机械手臂，运行稳定、精准 |
| 测试小车 | 模组设计、双层屏蔽箱、可自由向外拉出、快速定位、快速更换夹治具，利于散热，维护便捷 | |
| 下料机 | 产品自动传送，自动回收空盘，无需人工参与，节省人力 | |
| 护罩 | 防静电、高安全性，防止人员无意进入时，避免机械手臂伤人 | |
| 软件介绍 | 界面操作 | 功能分类、清晰简洁、易于操作、维护、学习 |
| robot软件 | 自动测试，可实现复测（当站和换站）、自动校位、站位分类 视觉扫码（1维码，2维码、镭雕等） 生产数据实时统计显示，良率不达标报警、信息分类 生产机种设置信息可保存，生产时直接调用 | |
| 三方软件 | 客户无需修改测试工具，使用第三方测试工具软件即可完成测试工具与测试箱的连接通讯，完成自动测试 | |
| 服务宗旨 | 提供售前、售后、培训等服务与支持 | |
| 应用范围 | 手机/平板PCBA、无线通讯模块以及相关3C电子PCBA测试（110-240s测试时间） | |
PCBA自动测试设备（6轴24工位）
| 部件单元 | 特点 | |
|---|---|---|
| 设备尺寸 | 3200*3200*2100mm | |
| 设备效率 | <9S | |
| 硬件介绍 | 机械手臂 | 采用YAMAHA机械手臂，运行稳定、精准 |
| 测试小车 | 模组设计、双层屏蔽箱、可自由向外拉出、快速定位、快速更换夹治具，利于散热，维护便捷 | |
| 下料机 | 产品自动传送，自动回收空盘，无需人工参与，节省人力 | |
| 护罩 | 防静电、高安全性，防止人员无意进入时，避免机械手臂伤人 | |
| 软件介绍 | 界面操作 | 功能分类、清晰简洁、易于操作、维护、学习 |
| robot软件 | 自动测试，可实现复测（当站和换站）、自动校位、站位分类 视觉扫码（1维码，2维码、镭雕等） 生产数据实时统计显示，良率不达标报警、信息分类 生产机种设置信息可保存，生产时直接调用 | |
| 三方软件 | 客户无需修改测试工具，使用第三方测试工具软件即可完成测试工具与测试箱的连接通讯，完成自动测试 | |
| 服务宗旨 | 提供售前、售后、培训等服务与支持 | |
| 应用范围 | 手机/平板PCBA、无线通讯模块以及相关3C电子PCBA测试（110-240s测试时间） | |

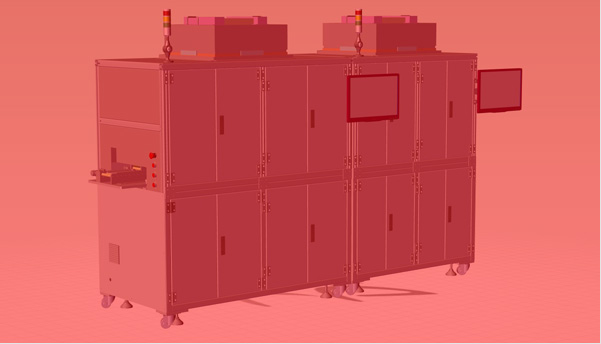

大板模组测试自动设备
| 部件单元 | 特点 | |
|---|---|---|
| 设备尺寸 | 1000*900*1767mm | |
| 设备效率 | <?S | |
| 硬件介绍 | 主机 | 采用模块化设计，灵活拆装。可以单台使用，也可以多台连线使用 |
| 传输装置 | 采用优质同步轮和同步带传输，定位精度高所有气缸、电磁阀、光电传感器、扫码器等均采用进口品牌，性能稳定可靠 | |
| 屏蔽箱 | 翻盖式设计，能够最大化利用设备空间 | |
| 升降机 | 与主机传输皮带对接，良品与不良品自动分流，载具自动回收 | |
| 软件介绍 | 系统管理软件 | 全自动化测试，可实现测试工艺灵活配置、复测次数设置；可以多机种同时生产，满足小批量多机种项目自动根据产品条码和载具RFID码分配站位；视觉扫码（1维码，2维码、镭雕等）可与ERP、MES系统实现对接，统计数据全面，实时了解产能和良率状况 |
| 三方软件 | 客户无需修改测试工具，使用第三方测试工具软件即可完成测试工具与测试箱的连接通讯，完成自动测试 | |
| 服务宗旨 | 提供售前、售后、培训等服务与支持 | |
| 应用范围 | 手机/平板PCBA/路由器/机顶盒、无线通讯模块以及相关3C电子PCBA测试 | |
移栽设备
| 部件单元 | 特点 | |
|---|---|---|
| 设备尺寸 | 1200*1000*2200mm | |
| 设备效率 | 6S | |
| 硬件介绍 | 机架 | 前后安全开关门，避免机械伤人，作业可视化，开关门自动停止，保障人员安全 |
| 坐标轴 | 采用XYZ三轴运动模组，伺服驱动控制，高速响应及精准定位 | |
| 抓手 | 真空吸附，负压显示，抓取失败自动报警提示；拆装更换维护方便 | |
| 穿梭机 | 采用步进编码闭环驱动控制，手动及自动两种模式，操作简便 | |
| 软件介绍 | robot软件 | 以满足180度旋转，满足不同方向的连片产品裁板后的方向调整采用相机视觉自动抓取Mark点定位，准确抓取PCBA通过软件算法自动补偿调整准确放置，定位精度可达0.1mm |
| 服务宗旨 | 提供售前、售后、培训等服务与支持 | |
| 应用范围 | 手机/平板PCBA、无线通讯模块以及相关3C电子PCBA | |
?????????????
| 部件单元 | 特点 | |
|---|---|---|
| 设备尺寸 | 1200*1000*2200mm | |
| 硬件介绍 | 箱体 | 8mm优质铝板，无缝焊接、一体双穴、维护方便 |
| 滑台 | 全铝滑台设计，左右对称共2个，精密CNC加工、高可靠性 | |
| 控制单元 | 自主设计串网口双控制ARM控制板，测试指令和控制要求可以根据客户要求定义 | |
| 屏蔽器件特性 |
A.PCB采用的是尽快RF专用多层PCB；
B.滤波器件使用全部是尽快器件：如Murata、TDK、ATC射频高Q电容； C.对各滤波器件均会测量ESR、ESL、Insertion loss带内纹波等等，以达到对所通过的信号做到最小衰减和最小失真的目的。 D.考虑到需要屏蔽的频率已达到6G Hz甚至更高，常规零件的滤波效果已经降低，故有特别在设计中加入特别的导线布局，形成L/C效果，隔离高频信号。 E.选用的滤波器件均可以到0.8G~6G范围内的-80dB以上的隔离效果。" |
|
| 屏蔽器件种类和数量（每个腔体单配） |
SMA-SMA：8个 -----特性电阻50欧姆，频率范围DC--12.4G Hz
USB 3.0：2个-----定制的无氧铜引线，标准3.0数据传输， 线阻压降0.1V DB9（公，通信口&电源接口）：2个 -----高频滤波板，过控制信号或电源， 过流可以到3A，线阻压降0.1--0.2V DB25（公，通信口）：1个 ----高频滤波板，过控制信号，线阻压降0.2--0.3V |
|
| 技术指标 | 屏蔽度 | 屏蔽隔离度：800M Hz~6G Hz >70dB |
| 测试产品尺寸 | 标准屏蔽箱最大测试产品规格：140mm*65mm；也可以根据客户要求定制需要的箱体和测试滑台 | |
| 服务宗旨 | 提供售前、售后、培训等服务与支持 | |
| 应用范围 | 手机/平板PCBA、无线通讯模块以及相关3C电子产品： 无线通信测试、EMI测试、耦合测试、RF功能测试 | |
INDUSTRY APPLICATION
电子行业应用
| 部件单元 | 特点 | |
|---|---|---|
| 设备尺寸 | 8000*3500*2000mm | |
| 硬件介绍 | 机械手臂 | 采用EPSON LS-6机械手臂，运行稳定、精准 |
| 主机平台 | 采用方钢焊接、模块化设计，结构稳固 | |
| 测试小车 | 不同站位小车可以进行互换，操作简便；测试夹具采用底板加托盘设计，不同机种只需更换托盘即可 | |
| 护罩 | 安全性高，防止人员无意进入时，避免机械手臂伤人 | |
| 软件介绍 | robot软件 | 软件功能强大，可实现复测（当站和换站）；NG和OK品自动区分；视觉扫码（1维码，2维码）；统计数据方面全面，实时了解产能和良率状况 |
| 服务宗旨 | 提供售前、售后、培训等服务与支持 | |
| 应用范围 | 适用于85mm*160mm以下的手机装配成整机后进行MMI、Audio、耦合自动化连线测试 | |
| 部件单元 | 特点 | |
|---|---|---|
| 设备尺寸 | 690*920*1700mm | |
| 硬件介绍 | 机柜 | 机柜采用钣金焊接喷涂设计，可根据客户要求定制 |
| 触控臂 | 自主研发的触控臂，主要作用是完成被测的载体和各种机械控制操作 | |
| JM-1106s控制器 | 自主研发的测试系统控制器，主要由控制模块和供电模块组成，实现被测产品供电，多路数字IO控制，多路信号声音采集及多路模拟电压采集 | |
| 进出仓门 | 采用抽屉式设计方便与自动化线体进行对接 | |
| 电源参数 | AC 220V--240V，额定功率：100W | |
| 软件介绍 | 界面操作 | 界面清晰明了，简单易学 |
| robot软件 | 软件功能强大，可实现复测（当站和换站）；NG和OK品自动区分；视觉扫码（1维码，2维码）；统计数据方面全面，实时了解产能和良率状况 | |
| 服务宗旨 | 提供售前、售后、培训等服务与支持 | |
| 应用范围 | 适用于手机及平板电脑功能测试，提高生产效率 | |
| 部件单元 | 特点 | |
|---|---|---|
| 设备尺寸 | 549*396*623 mm | |
| 硬件介绍 | 箱体材质 | 采用不锈钢板材焊接做烤漆处理 |
| 屏蔽材料 | 吸坡泡面及丝网条，隔音效果好 | |
| 箱体隔离度 | 700MHZ—6G>70dB | |
| 滤波接口 | 2个USB标准口、1个DC口、1个信号DB9 、1个DB25 、1个RJ45接口、6个SMA（f）-SMA(f)接口 | |
| 电源参数 | 输入额定电压：100-240VAC，电压频率：50/60HZ | |
| 软件介绍 | PLC控制板 | 自主开发，手自动切换，操作简单方便 |
| 三方软件 | 客户无需修改测试工具，使用第三方测试工具软件即可完成测试工具与测试箱的连接通讯，完成自动测试 | |
| 服务宗旨 | 提供售前、售后、培训等服务与支持 | |
| 应用范围 | 适用于各种小型及微型通讯产品及无线产品的射频校准或耦合测试，为被测产品提供无干扰的测试环境 | |
