自动化产品线
部件单元 | 特点 | |
---|---|---|
设备尺寸 | N*3000*3200*2000mm(N代表所需求设备数量) | |
设备效率 | 单片产品工时 <9S; 取放良率 >99.99% | |
功能简述 | PCBA 段射频、功能全自动测试 | |
硬件介绍 | 机械手 | EPSON /KUKA/YAMAHA/NACHI |
测试小车 | 模组设计、快速定位、快速更换夹治具,利于散热,维护便捷 | |
上/下料机 | 产品自动传送,空料盘自动回收 | |
防护罩 | 防尘,防静电,多重智能安全防护 | |
软件介绍 | 用户界面 | 多级用户管理,界面友好,易于操作与维护 |
软件特点 | 1.自动标定 2.全自动扫码,测试,可实现复测(同位和异位),支持多工位同步测试 3.实现生产数据及时分析、监控和异常报警 4.自动调用机种配置信息 | |
软件通讯 | 运用自主开发的软件Robot Client Service Platform可实现系统软件和测试工具的控制通讯 | |
服务与支持 | 提供售前、售后、培训等服务与支持 | |
应用范围 | 手机及平板PCBA、无线通讯模块 |
部件单元 | 特点 | |
---|---|---|
设备尺寸 | 3000*3000*2000mm 3200*3200*2000mm | |
设备效率 | 单片产品工时 <9S; 取放良率 >99.99% | |
功能简述 | PCBA 射频、功能全自动测试 | |
硬件介绍 | 测试工位数 | 最大支持16个测试工站 |
机械手臂 | EPSON /KUKA/YAMAHA | |
测试小车 | 模组设计、快速定位、快速更换夹治具,利于散热,维护便捷 | |
上/下料机 | 产品自动传送,空料盘自动回收 | |
护罩 | 防尘,防静电,多重智能安全防护 | |
软件介绍 | 界面操作 | 多级用户管理界面友好,易于操作与维护 |
软件特点 | 1. 自动标定 2.全自动扫码 3.全自动测试,可实现复测(同位和异位), 4. 支持多站同步测试,最大可支持16站 5.实现生产数据及时分析、监控和异常报警 6.自动保存与调用机种配置信息 | |
软件通讯 | 运用自主开发的软件Robot Client Service Platform可实现系统软件和测试工具的控制通讯 | |
服务宗旨 | 提供售前、售后、培训等服务与支持 | |
应用范围 | 手机及平板PCBA、无线通讯模块 |
部件单元 | 特点 | |
---|---|---|
设备尺寸 | 3200*3200*2000mm | |
设备效率 | 单片产品工时 <9S; 取放良率 >99.99% | |
功能简述 | PCBA 射频、功能全自动测试 | |
硬件介绍 | 测试工站数 | 最大支持24个测试工位,单层12工位 |
机械手臂 | YAMAHA/NACHI | |
测试小车 | 模组设计、双层屏蔽箱,可自由向外拉出、快速定位、快速更换夹治具;利于散热,维护便捷 | |
上/下料机 | 产品自动传送,空料盘自动回收 | |
护罩 | 防尘,防静电,多重智能安全防护 | |
软件介绍 | 界面操作 | 多级用户管理界面友好,易于操作与维护 |
软件特点 | 1.自动标定,精度:0.01mm 2.全自动扫码 3.全自动测试,可实现复测(同位和异位), 4. 支持多工位同步测试 5.实现生产数据及时分析监控和异常报警 6.自动保存与调用机种配置信息 | |
软件通讯 | 运用自主开发的软件Robot Client Service Platform V3.0可实现系统软件和测试工具的控制通讯 | |
服务与支持 | 提供售前、售后、培训等服务与支持 | |
应用范围 | 手机及平板PCBA、无线通讯模块 |
部件单元 | 特点 | |
---|---|---|
设备尺寸 | 3200*3200*2000mm | |
设备效率 | 单片产品工时 <9S; 取放良率 >99.99% | |
功能简述 | PCBA 射频、功能全自动测试 | |
硬件介绍 | 测试工站数 | 最大支持24个测试工位,单层12工位 |
机械手臂 | KUKA/EPSON/ABB | |
测试小车 | 模组设计,双层屏蔽箱、可自由向外拉出、 快速定位、快速更换夹治具,利于散热,维护便捷 | |
上/下料机 | 产品自动传送,空料盘自动回收 | |
护罩 | 防尘,防静电,多重智能安全防护 | |
软件介绍 | 界面操作 | 多级用户管理界面友好,易于操作与维护 |
软件特点 | 1.自动标定,精度:0.01mm 2.全自动扫码 3.全自动测试,可实现复测(同位和异位), 4. 支持多工位同步测试 5.实现生产数据及时分析监控和异常报警 6.自动保存与调用机种配置信息 | |
软件通讯 | 运用自主开发的软件Robot Client Service Platform可实现系统软件和测试工具的控制通讯 | |
服务与支持 | 提供售前、售后、培训等服务与支持 | |
应用范围 | 手机及平板PCBA、无线通讯模块 |
部件单元 | 特点 | |
---|---|---|
设备尺寸 | 1000*900*1767mm | |
设备效率 | <9S | |
功能简述 | PCBA 射频、功能全自动测试 | |
硬件介绍 | 测试小车 | 采用模块化设计,灵活拆装;可以单台使用,也可以多台连线使用 |
传输装置 | 双层智能传送装置;载具自动回收,缓存测试供料无需等待 | |
屏蔽箱 | 翻盖式设计,小空间高隔离度:>=70db | |
软件介绍 | 软件特点 | 1. 全自动化测试,可实现测试工艺灵活配置、复测次数设置; 2.可以多机种同时生产,满足小批量多机种项目,自动根据产品条码和载具RFID码分配站位; 3.实现生产数据及时分析监控和异常报警,与企业ERP/EMS系统对接 4.自动调用机种配置信息 |
软件通讯 | 运用自主开发的软件Robot Client Service Platform可实现系统软件和测试工具的控制通讯 | |
服务与支持 | 提供售前、售后、培训等服务与支持 | |
应用范围 | 手机/平板/路由器/机顶盒 PCBA、无线通讯模块 |
部件单元 | 特点 | |
---|---|---|
设备尺寸 | 1200*1000*2200mm | |
设备效率 | <6S | |
功能简述 | 实现360°产品方向调整,精确搬运及定位 | |
硬件介绍 | 机架 | 多重智能安全防护;作业可视化 |
运动模组 | 采用XYZ运动模组,伺服驱动控制; 高速响应及精准定位 | |
拾取模组 | 真空吸附,负压监控;抓取失败自动报警,维护方便 | |
穿梭模组 | 采用步进编码闭环驱动控制; 手动及自动两种模式 | |
软件介绍 | 软件特点 | 满足裁板后不同方向产品的方向调整; 自动定位,扫码,准确抓取与放置产品,定位精度0.1mm |
服务与支持 | 提供售前、售后、培训等服务与支持 | |
应用范围 | 手机/平板/路由器/机顶盒 PCBA、无线通讯模块 |
部件单元 | 特点 | |
---|---|---|
设备尺寸 | 1200*1000*2200mm | |
硬件介绍 | 箱体 | 8mm优质铝板,无缝焊接、一体双穴、维护方便 |
滑台 | 全铝滑台设计,左右对称共2个,精密CNC加工、高可靠性 | |
控制单元 | 自主设计串网口双控制ARM控制板; 测试指令和控制要求可以根据客户要求定义; 具有自动/手动两种工作模式 | |
屏蔽器件特性 | 1.采用进口RF专用多层PCB 2.B.全部使用进口滤波器件,如Murata、TDK、ATC射频高Q电容 3.特别设计的导线布局,形成特定L/C效果,有效隔离高频信号 4.选用的滤波器件均可以到0.8G~6G范围内的-70db以上的隔离效果 | |
屏蔽器件种类和数量(每个腔体单配) | SMA-SMA:8个 -----匹配电阻50欧姆,频率范围DC--12.4G Hz | |
USB 3.0:2个-----定制的无氧铜引线,标准USB3.0数据传输, 压降0.1V | ||
DB9(公)2个 -----高频滤波板过流: 3A,压降: 0.1--0.2V | ||
DB25(公):1个 ----高频滤波板压降0.2--0.3V | ||
技术指标 | 隔离度 | 800M Hz~6G Hz ≥70db |
测试产品尺寸 | 标准屏蔽箱最大测试产品规格:140mm*65mm; 也可以根据客户要求定制需要的箱体和测试滑台 | |
服务与支持 | 提供售前、售后、培训等服务与支持 | |
应用范围 | 手机/平板:RF测试、EMI测试、耦合测试 |
自动化产品线
部件单元 | 特点 | |
---|---|---|
设备尺寸 | 8000*3500*2000mm | |
功能简介 | 手机整机MMI/音频/Camera/耦合等测试的连线自动化 | |
硬件介绍 | 机械手臂 | EPSON/YAMAHA |
机架 | 采用方钢焊接、模块化设计 | |
测试小车 | 模组化设计、快速定位、快速更换夹治具,利于散热,维护便捷 | |
护罩 | 防尘,防静电,多重智能安全防护 | |
软件介绍 | 软件特点 | 1. 自动标定 2.全自动扫码 3.全自动测试,可实现复测(同位和异位), 4. 支持多站同步测试 5.实现生产数据及时分析、监控和异常报警 6.自动保存与调用机种配置信息 |
服务与支持 | 提供售前、售后、培训等服务与支持 | |
应用范围 | 手机/平板 |

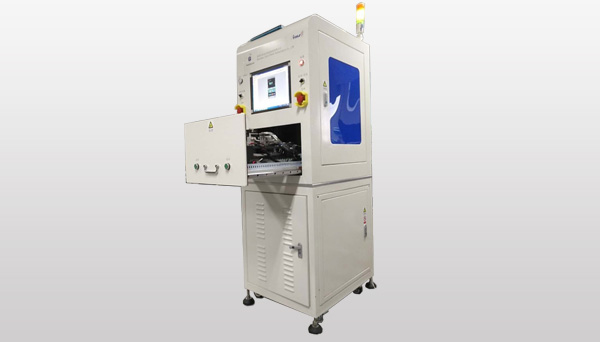

部件单元 | 特点 | |
---|---|---|
设备尺寸 | 690*920*1700mm | |
功能简述 | 手机全功能测试 | |
硬件介绍 | 设备主体 | 1.机柜采用钣金焊接、喷涂2.浮动接头设计,避免产品刮伤 |
机械手臂 | 自主研发的触控手臂,高度模拟人手操作 | |
JM-1106s控制器 | 自主研发,可实现被测产品供电/多路数字IO控制信号、声音及模拟电压的采集 | |
测试载具 | 采用抽屉式设计,兼容手动与自动化操作 | |
电源参数 | AC 220V--240V,额定功率:100W | |
软件介绍 | 用户界面 | 多级用户管理界面友好,易于操作与维护 |
软件特点 | 1.灵活的测试项目配置 2.自动调用机种配置信息 3.实现生产数据及时分析、监控和异常报警 4.以APK为主的测试模式,不需客户提供手机ADB指令进行通讯,就可完成手机功能测试 5.自动完成测试过程中的接插件切换与控制 | |
服务与支持 | 提供售前、售后、培训等服务与支持 | |
应用范围 | 手机及平板电脑 |
部件单元 | 特点 | |
---|---|---|
设备尺寸 | 549*396*623 mm | |
硬件介绍 | 箱体 | 8mm优质铝板,无缝焊接、维护方便 |
滑台 | 全铝滑台设计,精密CNC加工,高可靠性 | |
控制单元 | 自主设计串网口双控制ARM控制板; 测试指令和控制要求可以根据客户要求定义; 具有自动/手动两种工作模式 | |
屏蔽器件特性 | 1.采用进口RF专用多层PCB 2.B.全部使用进口滤波器件,如Murata、TDK、ATC射频高Q电容 3.特别设计的导线布局,形成特定L/C效果,有效隔离高频信号 4.选用的滤波器件均可以到0.8G~6G范围内的-70db以上的隔离效果 | |
滤波接口 | 2个USB标准口、1个DC口、1个 、1个DB25 、1个RJ45接口、6个SMA-SMA 接口 | |
技术指标 | 隔离度 | 800M Hz~6G Hz ≥70db |
服务与支持 | 提供售前、售后、培训等服务与支持 | |
应用范围 | 手机/平板:无线通信测试、EMI测试、耦合测试、RF功能测试 |
自动化产品线
部件单元 | 特点 | |
---|---|---|
工艺制程 | 上料→写号→贴机背标→装电池→缓存→恢复出厂设置→缓存→恢复出厂检查→拆电池→核号→撕膜清洁→彩盒贴标→称重logo检测→贴防撕标签→彩盒入中箱 | |
线体尺寸 | 28*1.65*1.8m(L*W*H 共计16台设备) | |
设备效率 | 12s | |
功能简述 | 应用于手机/平板整机自动化包装 | |
设备清单 | 上料机、升降机、写号设备、贴机背标设备、装电池设备、小缓存设备、恢复出厂设备、大缓存设备、点亮检查设备、拆电池设备、核号设备、撕膜清洁设备、彩盒贴标设备、称重LOGO检测设备、贴防撕标设备、彩盒入中箱设备 | |
硬件介绍 | 通用性 | 配有供电结构,可满足内置或者外置电池的手机生产 可满足4-6寸屏幕的手机生产 |
模块化设计 | 所有设备可以根据工序整线自由拼接,也可单台或多台组合。 设备皆可与客户现有流水线实现对接功能,采用柔性化设计,实现不同产品的手机快速换线切换 | |
软件介绍 | 用户界面 | 多级用户管理界面友好,易于操作与维护 |
软件通讯 | 运用自主开发的软件Robot Client Service Platform可实现系统软件和测试工具的控制通讯 | |
客户系统兼容 | 采用先进工业控制系统,并带有数据通讯接口,可以对接公司生产管理系统,实现生产数据远程实时监控 | |
服务与支持 | 提供售前、售后、培训等服务与支持 | |
应用范围 | 手机整机,平板包装 |
部件单元 | 特点 | |
---|---|---|
设备尺寸 | 1300mmL*1600mmW*1800mmH | |
功能简述 | 手机背部标签自动化贴附 | |
硬件介绍 | 贴标精度 | ±0.1mm |
模块化设计 | 可根据不同工艺需求搭配; 共分七个模组:机械手臂、打印机、主机、皮带线、不良品皮带线、CCD系统、护罩 | |
机械手臂 | EPSON | |
皮带线 | 采用上下两层同步带用以手机托盘周转,皮带线内配备阻挡顶升机构精准定位手机 | |
防护罩 | 防尘,防静电,多重智能安全防护 |
部件单元 | 特点 | |
---|---|---|
设备尺寸 | 2000*1150*1800mm(L*W*H) | |
功能简述 | 应用于IMEI自动写号及结果核对 | |
硬件介绍 | 模块化设计 | 可根据不同工艺需求搭配。 共分六个模组:四轴、护罩、主机、皮带线、不良品皮带线、CCD系统 |
四轴 | 采用XYZU模组,运行范围广且稳定 | |
皮带线 | 采用上下两层同步带用以手机托盘周转; 皮带线内配备阻挡顶升机构精准定位手机; 不良品皮带线传递NG品,并报警提示 | |
防护罩 | 防尘,防静电,多重智能安全防护 |
部件单元 | 特点 | |
---|---|---|
设备尺寸 | 1200*1000*1800mm | |
功能简述 | 自动恢复出厂设置 | |
硬件介绍 | 模块化设计 | 可根据不同工艺需求搭配 共分五个模组:小型机械臂、护罩、主机、皮带线、CCD系统 |
小型机械臂 | 采用自研小型机械臂、灵活、快捷 | |
皮带线 | 采用上下两层同步带用以手机托盘周转; 皮带线内配备阻挡顶升机构精准定位手机; 不良品皮带线传递NG品,并报警提示 | |
防护罩 | 防尘,防静电,多重智能安全防护 |
部件单元 | 特点 | |
---|---|---|
设备尺寸 | 1500*1700*1800mm | |
功能简述 | 手机礼盒表面标签自动化贴附 | |
硬件介绍 | 贴标精度 | 精度±0.1mm,支持彩盒六个面贴附 |
模块化设计 | 可根据不同工艺需求搭配; 共分八个模组:机械手臂、打印机、主机、上料输送线、标准剥标模组、CCD系统、护罩、彩盒翻转模组 | |
机械手臂 | EPSON | |
上料输送线 | TRAY盘上料,视觉精准定位扫码 | |
标准剥标模组 | 标签自动剥离 | |
彩盒翻转模组 | 可实现彩盒六个面的自由翻转 | |
防护罩 | 防尘,防静电,多重智能安全防护 |
自动化产品线
设备描述 | 特点 |
---|---|
设备尺寸 | 1250*1500*1600mm |
设备效率 | 40S/PCS |
功能简述 | 用于汽车天窗的测量和整形: 使用高精度传感器测量产品轮廓度; 依测量结果,通过系统实时调整气缸和电缸保压参数,矫正产品至标准尺寸范围内 |
服务与支持 | 提供售前、售后、培训等服务与支持 |
应用范围 | 各类汽车天窗产品 |
设备描述 | 特点 |
---|---|
设备尺寸 | 1200*1100*1100mm |
设备效率 | 30S/PCS |
功能简述 | 使用高精度传感器检测汽车天窗的制造精度 |
服务与支持 | 提供售前、售后、培训等服务与支持 |
应用范围 | 各类汽车天窗产品 |
设备描述 | 特点 |
---|---|
设备尺寸 | 2200*1200*2500mm |
设备效率 | 60S/PCS |
功能简述 | 用于辅助安装汽车天窗密封条 使用吸盘固定产品于载具,载具旋转 设备助力臂辅助人工,对预装的天窗密封条进行压合操作 |
服务与支持 | 提供售前、售后、培训等服务与支持 |
应用范围 | 各类汽车天窗产品 |
设备描述 | 特点 |
---|---|
设备尺寸 | 1250*1570*1800mm |
设备效率 | 4.5S/PCS |
功能简述 | 用于自动装配整流器保护壳 自动装填绝缘纸 自动灌胶 自动激光打标 |
服务与支持 | 提供售前、售后、培训等服务与支持 |
应用范围 | 整流器保护壳 |
设备描述 | 特点 |
---|---|
设备尺寸 | 3000*1100*2000mm |
设备效率 | 30S/PCS |
功能简述 | 用于辅助折叠汽车安全气囊 人工将安全气囊产品置于工作工位 自动折叠安全气囊 人工将折叠好的气囊产品取下,另行包装 |
服务与支持 | 提供售前、售后、培训等服务与支持 |
应用范围 | 各类汽车安全气囊产品 |
设备描述 | 特点 |
---|---|
设备尺寸 | 5000*13000*3000mm |
设备效率 | 144S/PCS |
功能简述 | 用于汽车天窗玻璃与天窗框的自动化组装 人工预装天窗框密封条,机械手自动压入; 机械手自动涂胶,并将玻璃装配到天窗框上; 产品经流水线流入风干工位 |
服务与支持 | 提供售前、售后、培训等服务与支持 |
应用范围 | 汽车玻璃天窗 |
自动化产品线
设备描述 | 特点 |
---|---|
设备尺寸 | 18000*5000*3200mm |
设备效率 | 60S/PCS |
功能简述 | 用于装配及测试电气保护装置: 机器人自动上下料 测试柜自动检测 兼容多产品同时测试 |
服务与支持 | 提供售前、售后、培训等服务与支持 |
应用范围 | 电气保护装置4U、6U系列 |
设备描述 | 特点 |
---|---|
设备尺寸 | 5340*4030*3000mm |
设备效率 | 25S/PCS |
功能简述 | 用于自动装配童车连接部件 通过工装与机械手配合进行点胶和装配 产品经流水线流入风干工位 |
服务与支持 | 提供售前、售后、培训等服务与支持 |
应用范围 | 各类工具、家电产品 |
设备描述 | 特点 |
---|---|
设备尺寸 | 22000*5500*2500mm |
设备效率 | 5S/PCS |
功能简述 | 用于对微型camera模组的自动检测 流水线通过tray盘运送产品,由机械手抓取至工站进行测试 在前道工位进行调焦测试 后道工位进行四位一体测试 |
服务与支持 | 提供售前、售后、培训等服务与支持 |
应用范围 | 手机上等微型camera模组 |
